· 适用于供热（空调）系统中管道流量的调节
· 有效解决供热系统中室温冷热不匀问题

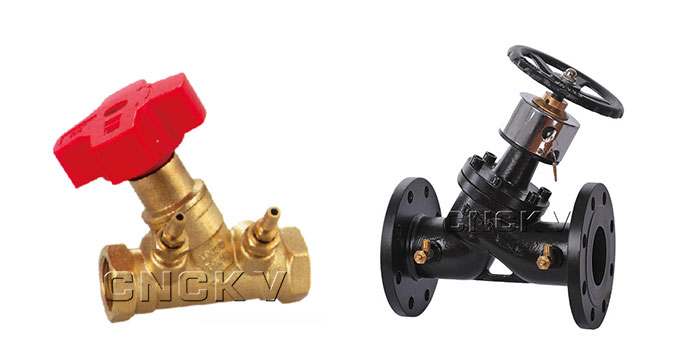

· DN15~DN40 黄铜内螺纹连接可选
· DN32~DN350 铸钢法兰连接可选
· 具有良好的流量特性，能够合理的分配流量
· 具有开度指示及数字锁定功能
产品简介
本阀门是一种平衡阀，主要应用于工业和民用建筑采暖管路系统，目前在一些管网系统中存在着水力失调问题，平衡阀提供了解决这一问题的手段，用它可以准确的调节压降和流量，用以改善管网系统中液体流动状况，达到管网液体平衡和节约能源的目的。在双管网工程改造中，应用此阀门仍可节约能源，得到较好的效果，该阀设有刻度的数字显示，可直观调到任意位置，并可锁定。
技术参数
· 公称压力：1.6MPa
· 适用介质：冷热水、50%乙二醇
· 工作温度：≤95℃
· 特性曲线：等百分比
· 安装使用范围：管网系统的主干、分支干、室内供水干管、分支立管
外形尺寸
安装尺寸
| DN | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | |
| L | 180 | 200 | 230 | 250 | 280 | 300 | 320 | 360 | 410 | 490 | 560 | 630 | |
| H | 230 | 242 | 250 | 260 | 329 | 340 | 424 | 454 | 517 | 573 | 573 | 705 | |
| D | PN10 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 395 | 395 | 505 |
| PN16 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 | 405 | 405 | 520 | |
| D1 | PN10 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 355 | 460 |
| PN16 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 355 | 470 | |
| n-d | PN10 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 8-22 | 12-22 | 12-22 | 16-22 |
| PN16 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 8-22 | 12-26 | 12-26 | 16-26 | |
| 阀杆螺距 | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 | 6 | 6 | |
备注：法兰连接尺寸按JB/79-94标准
| 口径 | 流通能力 (m3/h) | 全开阻力 系数 | A | B | C | D | E |
| 15 | 4.0 | 5.06 | 90 | 113 | 97 | 1/ 2" | 40 |
| 20 | 5.5 | 8.46 | 96 | 118 | 97 | 3/ 4" | 40 |
| 25 | 8.5 | 8.46 | 105 | 124 | 97 | 1" | 50 |
| 32 | 11.2 | 13.37 | 120 | 130 | 103 | 1 1/4" | 50 |
| 40 | 19.0 | 11.37 | 132 | 136 | 107 | 2 1/2" | 50 |

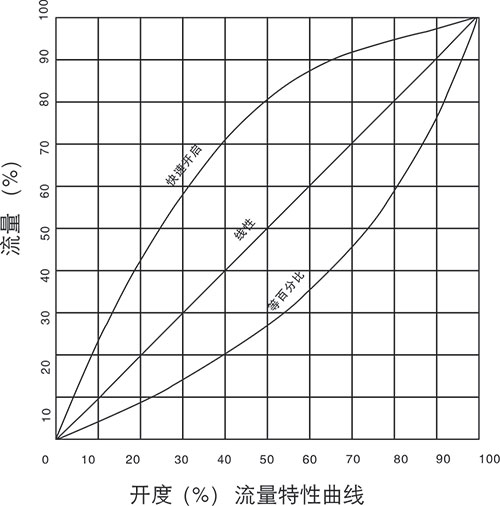

上图为几种阀门的流量特性曲线，本厂生产的是其中等百分比特性阀门，从曲线图上可知开度一个相等的变化率，则流量的变化率相等。其特点是开度大时流量大，开度小时则流量小。而工程中大都在流量大时应用，等百分比阀门恰恰适用这种要求。根据这一特点，可以自如的预置某一流量（快开阀门和线性阀门则不具备这种功能）而且当需要变化时，还能知道变化量。达到理想状态。
|
