CKR 管段式超声波热量表

CKR 管段式超声波热量表


· 适用于供热系统中热能消耗量的测量
· DN50~DN1000 铸铁法兰连接可选
· 分体式结构,方便抄表,操作简单
· 功能完善,计量准确,稳定性高
· 执行标准:CJ128-2007《热量表》标准

  • 产品参数

产品简介

超声波热量表是一种以微处理器和高精度传感器为基础的机电一体化产品。它通过超声波的方法测量流量及显示水流经热交换系统所释放或吸收的热量。适用于城镇集中供暖和中央空调的冷热计量。


产品特点

· 测量精度:2级,满足CJ128-2007《热量表》标准;

· 工作电源:隔离 DC8-36V 或 AC85-264V 或 3.6V/19AH 锂电池;

· 温度范围:4~160℃;

· 温差范围:3~75℃;

· 环境等级:B级或C级;

· 可选输出:1路标准隔离RS485输出;

                   1路4-20mA输出(外接电源)

· 其他功能:自动记忆前512天,前128个月,前10年正负净累积流量;

                   自动记忆前30次上、断电时间和流量并可实现自动或手动补加,并可以通过MODBUS协议读出;

· 流量传感器:外敷式、插入式和管段式;

· 温度传感器:PT100或PT1000铂电阻;

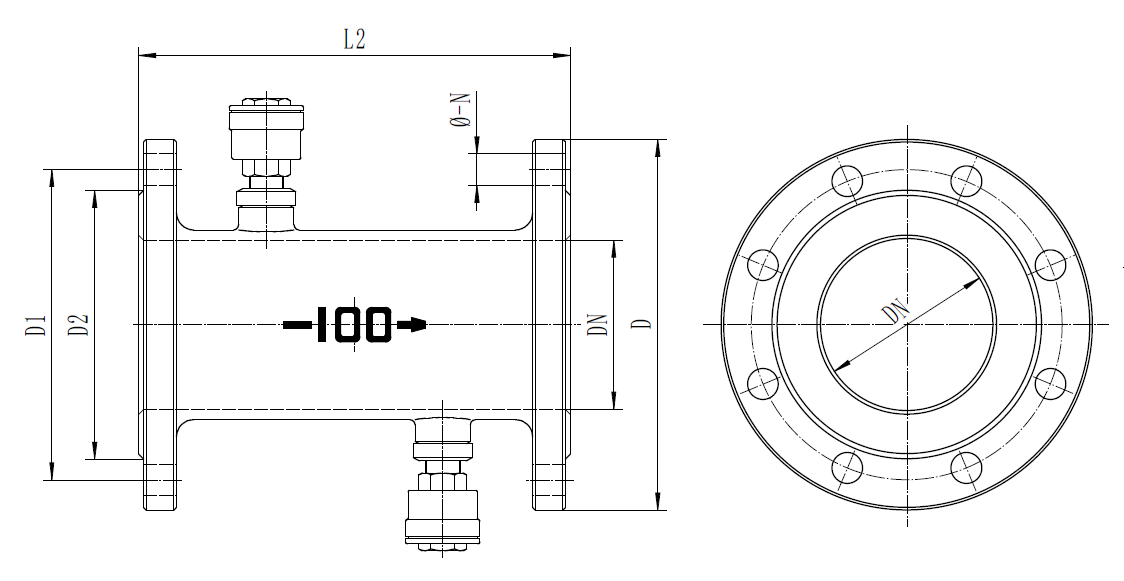

外形尺寸




公称通径
DN(mm)
额定压力
MPa
标准管段
外形尺寸
法兰尺寸(mm)
L2H2DD1D2Φ-N
501.62002601651259918×4
6520028018514511818×4
8022529520016013218×8
10025031422018015618×8
12525034725021018418×8
15030037228524021122×8
20035043034029526622×12
25045048940535531926×12
30050054346041037026×12
35055059952047042926×12
40060065358052548026×16
45070070864058554830×20
5001.080077167062058525×20
600100088478072568530×20
7000.6110096486081077524×25
8001200107297592088024×30
900130011721075102098024×30
10001400128711751120108028×30
