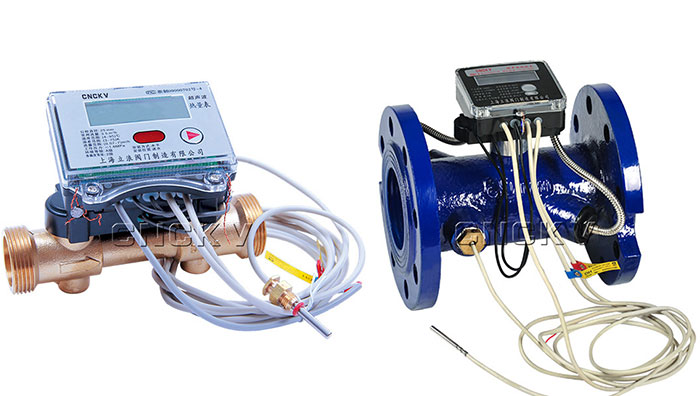

CKR 一体式超声波热量表

产品简介

CKR型热量表是对供热系统中热能消耗量的测量仪表。它是在吸收国外先进技术的基础上，由本公司研制的具有自主产权的高科技产品。

CKR型热量表采用整体式结构，具有计量准确、稳定性高、外型美观、安装方便、功能完善等特点，适用于新建、扩建、改建的居民用户、企事业单位、宾馆、商厦、学校等供暖，解决按热量收费的问题。

工作原理

        将配对温度传感器分别安装在热交换回路的入口和出口的管道上，将流量传感器安装在入口上；流量传感器发出流量信号，配对温度传感器给出入口和出口的温度信号，计算器采信流量信号和温度信号；经过计算，显示出载热液体从入口至出口所释放的热量值。

安装须知

· 热量表规格选择应以管道流量等于或小于热量表常用流量为依据，不能单纯以管道口径确定热   量表；

· 安装前必须彻底清洗系统管路，清除杂物，管道施工阶段及冲洗过程中采用直管段替代，清洗   干净后方可安装热量表。在热量表安装过程中及安装后，不得再在管路上进行焊接或类似工     作；

· 热量表可安装在用户采暖系统的进水或回水管道上，由于大口径热量表较重，应根据情况适当   考虑对热量表的支撑并远离明火；

· 整体式热量表显示部分不可拆卸，可任意旋转至便于读数的位置；

· 热量表必须保证基表上方向提示标志和管道中的水流方向相同；

· 温度传感器探头应装入测温座中，确保连接线不被损伤，安装后应进行铅封；

· 热量表表前应留10D、表后应留6D直管段(D为热量表的公称直径)；

· 在热量表前端和后端，要求加装截止阀，以方便表具的维护；

· 在热量表的前端与截止阀的后端之间，要求加装过滤器；

· 安装热量表前应注意检查两端连接管的对中情况，避免热量表受到扭曲或剪切应力的作用，并   清洁表两个接头的密封面和垫片；

· 拆装热量表时，切不可用力硬扳热量表，以免损伤热量表；

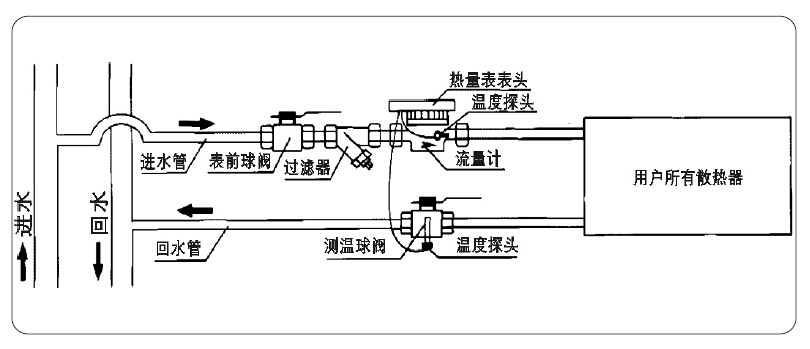

户用热量表 安装示意图

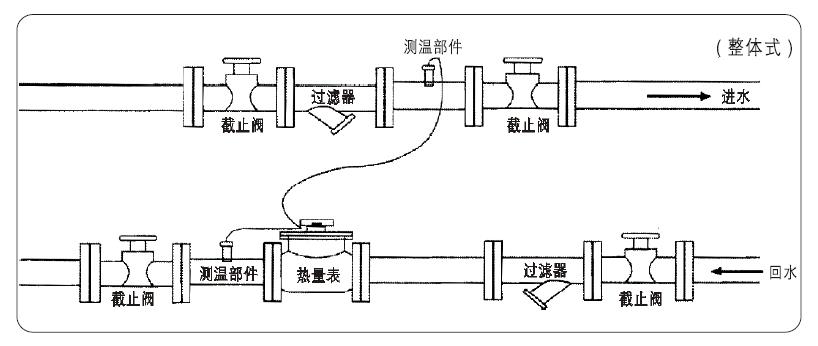

大口径热量表 安装示意图

技术指标

技术参数
