LUGB 涡街流量计

LUGB 涡街流量计


· 适用于气体、蒸汽的体积流量的计量
· DN15~DN300 不锈钢夹持式法兰连接可选
· 全数字量处理,抗干扰能力强,测量精确度高
· 高清背光LCD显示,使用方便,操作简单
· 采用EEPROM对累积流量进行掉电保护

  • 产品参数

产品简介

LUGB型涡街流量计是根据卡门(Karman)涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计,并可作为流量变送器应用于自动化控制系统中。

该仪表采用先进的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了独特的传感器封装技术和防护措施,保证了产品的可靠性。

广泛应用于大、中、小型各种管道给排水、工业循环、污水处理,油类及化学试剂以及压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。


产品特点

· 无可动部件,长期稳定,结构简单便于安装和维护。

· 采用消扰电路和抗振动传感头,具有一定抗环境振动性能。

· 采用超低功耗单片微机技术,锂电池超长使用寿命。

· 由软件对仪表系数非线性进行修正,提高测量精度。

· 压力损失小,量程范围宽。

· 采用EEPROM对累积流量进行掉电保护,保护时间大于10年。


技术参数

· 适用介质:饱和蒸汽、过热蒸汽、气体、液体

· 仪表精度:液体0.5级,气体、蒸汽1.0级

· 仪表材质:1Cr18Ni9Ti

· 介质温度:-40~+250℃

· 环境条件:温度-10~+55℃,相对湿度5%~90%

· 防护等级:IP65

· 工作电源:DC24V 或 3.6V锂电池供电

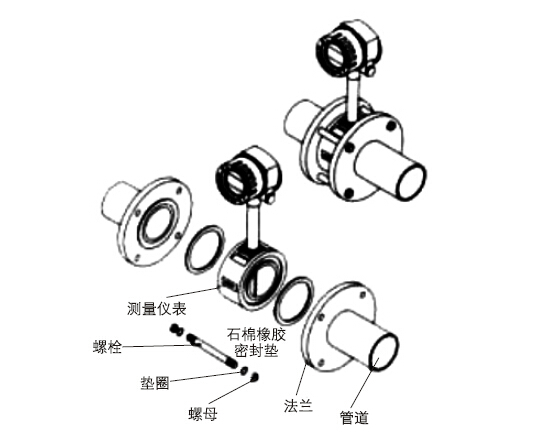

· 安装方式:法兰卡装

· 口径范围:DN25~DN300

· 公称压力: ≤1.6MPa 、≤2.5MPa 、≤4.0MPa

· 流速范围:液体:0.27-9m/s,气体:3-80m/ s,蒸汽:3-90m/s



安装须知

· 安装位置尽量选在无管道振动或振动小的位置,振动加速度不大于2G,如果振动大则需要采取   减振措施。

· 流量计的上游和下游必须有足够的直管段。

· 检修阀安装在流量计上游,流量调节阀安装在流量计下游。

· 流量计可以安装在水平管道上,也可以安装在垂直管道上,但在垂直管道上安装时,介质(液   体)必须自下而上流动。

· 流量计尽量安装在室内,必须安装在室外时应注意防水,在放大器盒外电缆应弯成U型;

· 流量计应远离电噪声,如大功率变频器、大功率变压器、电动机和大功率无线收发设备。

· 流量计安装时,应使壳体上的流向标志与管道内流体流向一致。

· 法兰焊接完毕后,管道内要清理干净不得存有焊渣等杂物。
