· 适用于流体管线的调节和截流控制
· DN100～DN2000 法兰式连接可选
· 采用三偏心密封结构，阀座与蝶板无磨损
· 密封面采用堆焊钴基硬质合金，极耐磨损
· 双向密封功能，安装时不受介质流向的限制
产品简介
法兰式硬密封蝶阀采用三偏心多层次金属硬密封结构，此产品具有安全可靠、流阻系数小，耐高温，适用于腐蚀性介质等特点。可作为调节和截止装备，广泛应用于蒸汽、热水、水、油品、煤气、天然气、化工、酸碱盐等工艺管路中。
产品特点
· 采用三偏心密封结构，阀座与蝶板几乎无磨损；
· 密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点；
· 碟板密封面采用堆焊钴基硬质合金，密封面耐磨损；
· 大规格蝶板采用绗架结构，强度高，过流面积大，流阻小；
· 本阀具有双向密封功能，安装时不受介质流向的限制。
技术参数
· 公称压力：1.0MPa、1.6MPa、2.5MPa
· 强度试验：1.5MPa、2.4MPa、3.75MPa
· 密封试验：1.1MPa、1.76MPa、2.75MPa
· 适用温度：≤400℃
· 适用介质：水、蒸汽、油品、酸碱盐

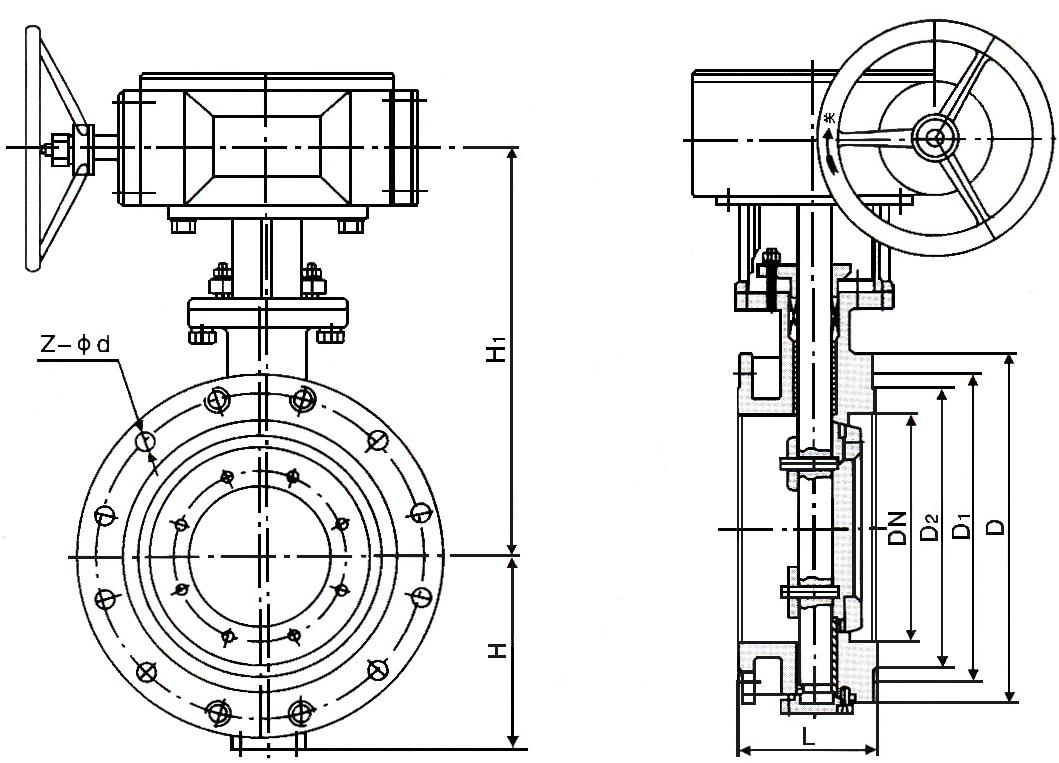

外形尺寸
| 通径DN | L | PN10 | PN16 | PN25 | H | H1 | ||||||
| D | D1 | Z-Φd | D | D1 | Z-Φd | D | D1 | Z-Φd | ||||
| 100 | 127 | 215 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 | 285 | 107 |
| 125 | 140 | 245 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 | 300 | 123 |
| 150 | 140 | 280 | 240 | 8-23 | 285 | 240 | 8-22 | 300 | 250 | 8-26 | 320 | 140 |
| 200 | 152 | 335 | 295 | 8-23 | 340 | 295 | 12-22 | 360 | 310 | 12-26 | 370 | 180 |
| 250 | 165 | 390 | 350 | 12-23 | 405 | 355 | 12-26 | 425 | 370 | 12-30 | 420 | 200 |
| 300 | 178 | 440 | 400 | 12-23 | 460 | 410 | 12-26 | 485 | 430 | 16-30 | 500 | 250 |
| 350 | 190 | 500 | 460 | 16-23 | 520 | 470 | 16-26 | 555 | 490 | 16-33 | 530 | 270 |
| 400 | 216 | 565 | 515 | 16-25 | 580 | 525 | 16-30 | 620 | 550 | 16-36 | 570 | 300 |
| 450 | 222 | 615 | 565 | 20-25 | 640 | 585 | 20-30 | 670 | 600 | 20-36 | 600 | 320 |
| 500 | 229 | 670 | 620 | 20-25 | 715 | 650 | 20-33 | 730 | 660 | 20-36 | 680 | 360 |
| 600 | 267 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 | 750 | 420 |
| 700 | 292 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 | 810 | 480 |
| 800 | 318 | 1010 | 950 | 24-34 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 | 905 | 540 |
| 900 | 330 | 1110 | 1050 | 28-34 | 1125 | 1050 | 24-39 | 1185 | 1090 | 28-48 | 960 | 590 |
| 1000 | 410 | 1220 | 1160 | 28-34 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 | 1010 | 640 |
| 1200 | 470 | 1450 | 1380 | 32-41 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 | 1175 | 750 |
| 1400 | 530 | 1675 | 1590 | 36-48 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-62 | 1310 | 860 |
| 1600 | 600 | 1915 | 1820 | 40-54 | 1930 | 1820 | 40-56 | 1975 | 1860 | 40-62 | 1460 | 980 |
| 1800 | 670 | 2115 | 2020 | 44-54 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-70 | 1560 | 1090 |
| 2000 | 760 | 2325 | 2230 | 48-54 | 2345 | 2230 | 48-62 | 2425 | 2300 | 48-70 | 1670 | 1190 |
|
