· 适用于流体管线的调节和截流控制
· DN100～DN2000 对夹式连接可选
· 采用三偏心金属复合锥斜切结构，泄露为零
· 合理的锥楔设计确保均匀接触性密封
· 开启力矩小，密封无摩擦转动
产品简介
对夹式硬密封蝶阀采用三偏心多层次金属硬密封结构，此产品具有安全可靠、流阻系数小，耐高温，适用于腐蚀性介质等特点。可作为调节和截止装备，广泛应用于蒸汽、热水、水、油品、煤气、天然气、化工、酸碱盐等工艺管路中。
产品特点
· 设计合理、结构紧凑、启闭迅速；
· 采用三偏心金属复合锥斜切结构，可达到泄露为零；
· 开启力矩小，密封无摩擦转动，阀门使用寿命长；
· 更换阀体材质和密封圈复合夹层可适用不同介质；
· 合理的锥楔设计确保均匀接触性密封。
技术参数
· 公称压力：1.0MPa、1.6MPa、2.5MPa
· 强度试验：1.5MPa、2.4MPa、3.75MPa
· 密封试验：1.1MPa、1.76MPa、2.75MPa
· 适用温度：≤400℃
· 适用介质：水、蒸汽、油品、酸碱盐

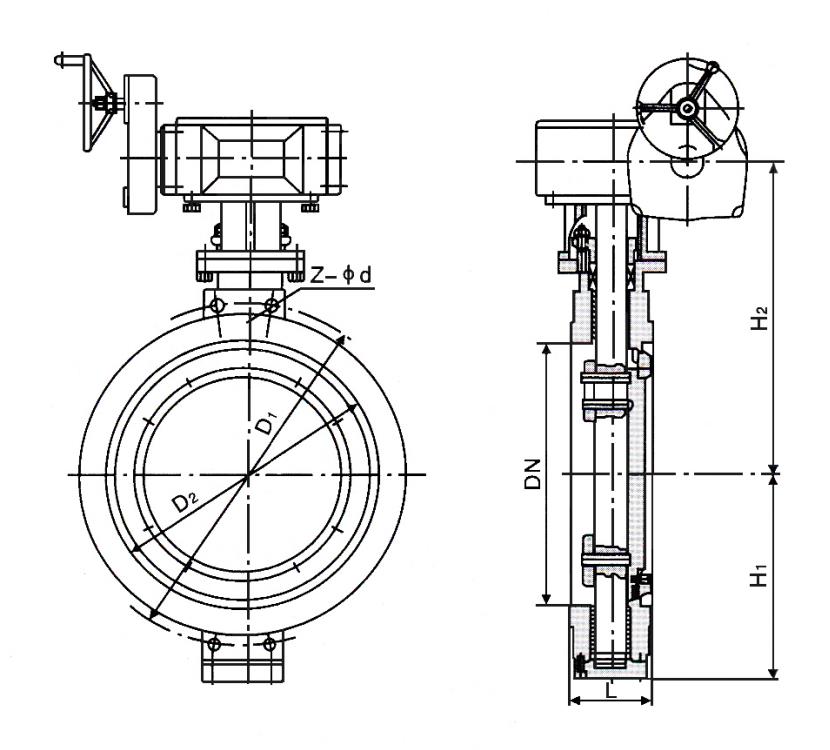

外形尺寸
| 通径DN | L | PN10 | PN16 | PN25 | H1 | H2 | |||
| D1 | Z-Φd | D1 | Z-Φd | D1 | Z-Φd | ||||
| 100 | 64 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 | 4-19 | 11-25 |
| 125 | 70 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 | 4-29 | 12-10 |
| 150 | 76 | 240 | 8-23 | 240 | 8-22 | 250 | 8-26 | 6-8 | 1-4 |
| 200 | 89 | 295 | 8-23 | 295 | 12-22 | 310 | 12-26 | 8-2 | 2-13 |
| 250 | 114 | 350 | 12-23 | 355 | 12-26 | 370 | 12-30 | 9-16 | 3-5 |
| 300 | 114 | 400 | 12-23 | 410 | 12-26 | 430 | 15-30 | 10-26 | 5-14 |
| 350 | 127 | 460 | 16-23 | 470 | 16-26 | 490 | 15-33 | 11-15 | 5-24 |
| 400 | 140 | 515 | 16-25 | 525 | 16-30 | 550 | 15-36 | 330 | 520 |
| 450 | 152 | 565 | 20-25 | 585 | 20-30 | 600 | 20-36 | 380 | 590 |
| 500 | 152 | 520 | 20-25 | 650 | 20-33 | 660 | 20-36 | 390 | 610 |
| 600 | 178 | 725 | 20-30 | 770 | 20-36 | 770 | 20-39 | 450 | 665 |
| 700 | 229 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 | 480 | 730 |
| 800 | 241 | 950 | 24-34 | 950 | 24-39 | 990 | 24-48 | 580 | 910 |
| 900 | 241 | 1050 | 28-34 | 1050 | 28-39 | 1090 | 28-48 | 625 | 930 |
| 1000 | 300 | 1160 | 28-34 | 1170 | 28-42 | 1210 | 28-56 | 660 | 1000 |
| 1200 | 350 | 1380 | 32-41 | 1390 | 32-48 | 1420 | 32-56 | 780 | 1100 |
| 1400 | 390 | 1590 | 36-48 | 1590 | 36-48 | 1540 | 36-62 | 880 | 1220 |
| 1600 | 440 | 1820 | 40-54 | 1820 | 40-56 | 1860 | 40-62 | 990 | 1330 |
| 1800 | 490 | 2020 | 44-54 | 2020 | 44-56 | 2070 | 44-70 | 1090 | 1430 |
| 2000 | 540 | 2230 | 48-54 | 2230 | 48-62 | 2300 | 48-70 | 1200 | 1540 |
|
