D41X 法兰式软密封手柄蝶阀

D41X 法兰式软密封手柄蝶阀


· 适用于流体管线的调节和截流控制
· DN50~DN1800 法兰式连接可选
· 选择不同零部件材料,可适用多种介质
· 流量特性趋于直线,调节性能好
· 手柄操作扭矩小,省力轻巧

  • 产品参数

产品简介

D41X系列蝶阀广泛用于给排水、空调、石油、化工、食品、医药、能源系统等流体管线上作为调节和截流装置使用。


产品特点

· 双向密封性能优良,扭矩值小,零件加工性能优越;

· 流量特性趋于直线,调节性能好;

· 法兰连接安装便捷,立式、卧式安装均可;

· 密封副材料的多样性,可供用户选择;

· 阀门可用于管端做放空阀用,性能可靠;

· 阀座密封圈与阀体有机地结合为一体,使阀门具有较长的寿命;

· 抗冲刷性能好,适应较恶劣工况环境,可用于介质截断和调节。


技术参数

· 公称压力:1.6MPa

· 强度试验:2.4MPa

· 密封试验:1.76MPa

· 适用温度:-15℃~120℃

· 驱动方式:D41X系列为手柄驱动

                  D341X系列为涡轮驱动

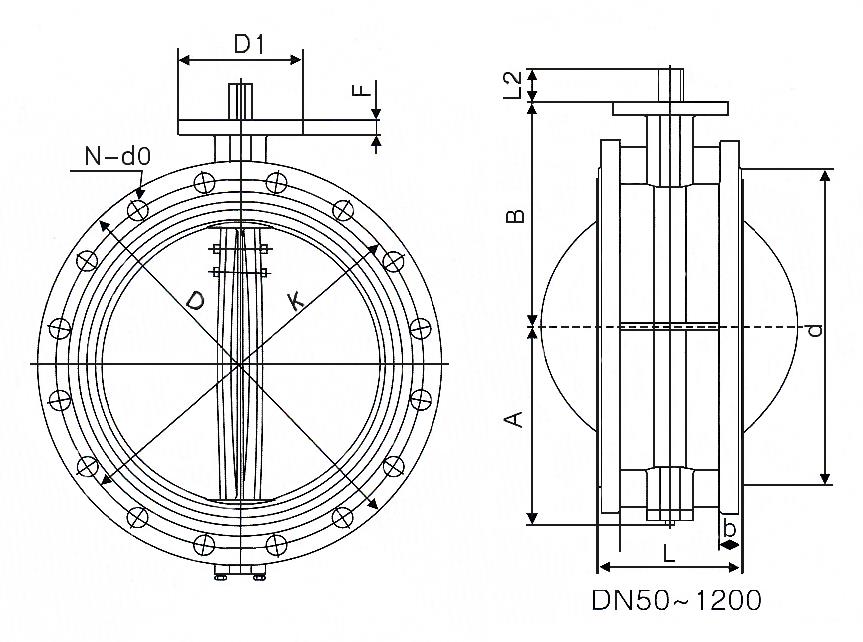

外形尺寸




通径DNABbDPN10KPN16KdPN10
N-d0
PN16
N-d0
L
508312019165125125994-194-19111
6593130191851451451184-194-19115
80100145192001601601328-198-19117
100114155192201801801568-198-19130
125125170192502102101848-198-19143
150143190192852402402118-238-23143
200170205203402952952668-2312-23155
2501982352239535035531912-2312-28168
3002232802544540041037012-2312-28182
3502703102550546047042916-2316-28194
4003003402556551552548016-2816-31221
4503403752661556558553020-2820-31227
5003554302767062065058220-2820-34234
6004105003078072577068220-3120-37272
7004785603389584084079424-3124-37299
80052962035101595095090124-3424-41325
90058466538111510501050100128-3428-41337
100065773540123511601170111228-3728-44417
120079991745145513801380132832-4032-50478
1400919104046167515901590153036-4436-50538
1500965105048178517001710163036-4436-57580
16001045115049191518201820170040-5040-57610
18001280129052211520202020191444-5044-57682
