ZZWPE 电动温控阀

产品简介

电动温控阀采用一体化设计，可对蒸汽、热水、热油等介质的温度实行自动调节和有效控制，该阀结构简单,操作方便,调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

产品功能

· 自动调节功能：用户只要设定好温度，执行器就能根据实际的测量温度自动调节阀门的开度大  小。

· 自诊断功能：当控制过程热电偶断线时，具有选择执行机构输出保护方式(即执行机构处于全开位置、全关位置、保持位置以及设定位置0-100%)。

· 有手动调节功能

产品特点

· 智能化—以微处理为核心控制器，实现多功能。

· 一体化—具有机电仪一体化设计思想，结构合理。

· 系列化—执行机构输出力选择范围多，与阀门连接方式多样化。

· 轻量化—产品体积小重量也明显减小，另外材料采用轻金属后使执行机构的重量减轻。

· 操作便—实现设定温度与行程关系自动，大大方便操作人员的烦琐调试。

· 防内漏—同阀门连接采用柔性蝶形弹簧连接，可预置阀门关断力保证阀门的可靠关断，防止阀门内漏。

· 精度高—传动全部采用小齿隙高精度齿轮，具有效率高、噪声低、寿命长、稳定可靠、无需再 加油等特点。阀位反馈元件采用高精度导电塑料电位器，具有体积小、精度高、死区小、寿命 长等特点，精确反映实时阀位。

· 电机好—驱动电机采用高性能稀土磁性材料制作的永磁同步电机，运行平稳。具有体积小、力矩大、抗堵转、控制精度高等特点。

技术参数

· 执行机构应在下列条件下正常工作：

   环境温度：-10℃～70℃；

   相对湿度：≤95%；

   大气压力：86KPa～106KPa；

   周围环境中无起腐蚀作用的介质。

· 电源电压：AC 220V/50Hz。

· 基本误差：±1.0%（以额定行程的百分数表示）。

· 输入温度范围：0～240℃。

· 防护等级：IP65。

安装注意事项

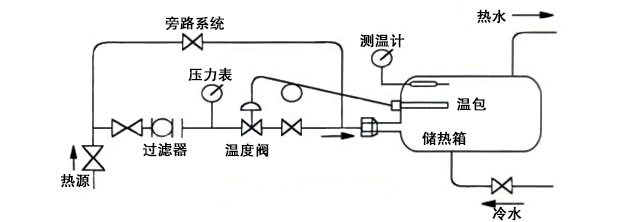

现场安装示意图

注：安装时执行器必须与地面垂直，阀前必须安装过滤器（如图示），严禁当截止阀使用。
