VB7200系列法兰电动二通阀、比例积分电动调节阀

产品简介

VB7200系列法兰调节阀用于空调通风、热处理厂的工业和工厂流体控制。

产品结构

VB7200系列电动二通阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。

产品安装

· 按阀体显示的流动方向安装。
· 安装阀前应保证管道清洁、没有焊接时留下的氧化物。
· 管道与阀体相连接时必须完全吻合。并不受振动。
· 驱动器垂直安装在阀体之上、避免驱动器装在阀的下面造成进水。
· 需留出足够的空间以便日常维护时从阀体上拆卸驱动器。
· 阀不能安装于环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。

主要技术参数

· 介质：冷热水、50%乙二醇
· 介质温度：5～95℃
· 公称压力：1.6MPa
· 流量特性：等百分比
· 渗漏量：Kv值的0.05%

主要材料

· 阀体：铸铁
· 阀杯：不锈钢
· 阀杆：不锈钢
· 阀盖：铸铁

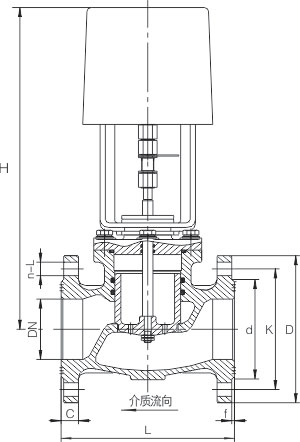

外形尺寸
