VA7100(VA7200)系列驱动器

VA7100(VA7200)系列驱动器


· 开关量:三位信号控制
· 模拟量:控制/反馈信号(0-10V/4-20mA)
· 磁离合双向同步马达,自动终点限位分离
· 4500N驱动力
· 直行程,适用于行程为40mm的调节阀
· 阀位控制精度高,响应速度快

  • 产品参数

产品简介
       VA7100(VA7200)系列阀门驱动器为直行程电动执行器,广泛应用于供热、通风、空调系统。与二通或三通的DN125~DN200调节阀门配套使用。

型号及性能

VA7100:开关量,直接24V交流电压驱动,另配比例积分温度控制器。VA7200:模拟量,模拟信号控制,输入控制信号0~10V或4~20mA,位置反馈信号0~10V或4~20mA。

产品特点

· 交流同步双向马达,终点自动限位。
· 低噪声、输出驱动力大。
· 直行程、适用于行程小于40mm的调节阀。
· 选配手动操作器。
· 安装简单快捷。
· 阀位控制精度高,响应速度快。



接线图



VA3100/VA7100开关型接线图

备注:

1号为公共端
电源连接1号与2号则阀关
电源连接1号与3号则阀开

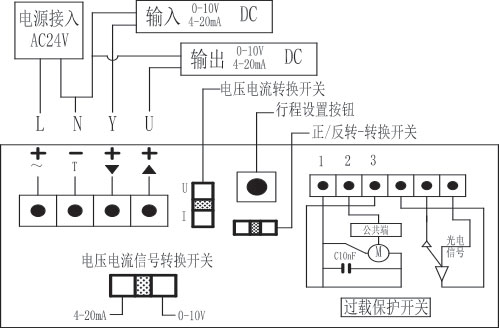

VA3200/VA7200智能调节型接线图

备注:

L:电源正极输入端  N:电源与信号输入输出负极公共端
Y:输入信号正极端  U:输出信号正极端



主要技术参数

型号VA7100VA7200VA7100VA7200
额定电压24VAC/50HZ24VAC/50HZ24VAC/50HZ24VAC/50HZ
功耗7VA7VA12VA12VA
控制信号

受温度控

制器控制

0~10V或

4~20mA

受温度控

制器控制

0~10V或

4~20mA

反馈信息

0~10V或

4~20mA

0~10V或

4~20mA

驱动力1800N1800N4500N4500N
全程时间150S150S200S200S
环境条件工作:-5~50℃    储存:-20~65℃   湿度:92%不结露
保护等级IP54
材质齿轮:铜/不锈钢        支架:铝       外罩:ABS
