KDF11A系列电动二通阀、比例积分电动调节阀

KDF11A系列电动二通阀、比例积分电动调节阀


· 适用于中央空调系统末端水路控制
· 开关量:三位信号控制
· 模拟量:控制/反馈信号(0-10V/4-20mA)
· DN32~DN50 铜螺纹连接可选
· 阀位控制精度高,响应速度快

  • 产品参数

产品简介

电动二通阀是自动调节控制管道量度的装置,适用供热、通风和空调系统中对次序、热水的连续调节控制。如:空调通风设备的水路控制,供暖设备的水路控制。



工作原理

电动二通阀由阀门和执行器组成(执行器的结构和工作原理请详见执行器说明书)。

电动二通阀由阀体、阀盖、阀座、阀瓣及阀杆等零件组成,具体结构参见结构图。

电动二通阀在执行器的作用下,阀杆带动阀瓣做上升或下降运动,改变阀瓣与阀座间的流通面积,以便调节并控制介质的流量。



技术参数

· 介质:冷热水、50%乙二醇

· 介质温度:5~95℃

· 公称压力:1.6MPa

· 流量特性:等百分比

· 渗漏量:Kv值的0.01%


主要材料

· 阀体:黄铜

· 阀瓣:黄铜

· 阀盖:黄铜

· 阀杆:不锈钢

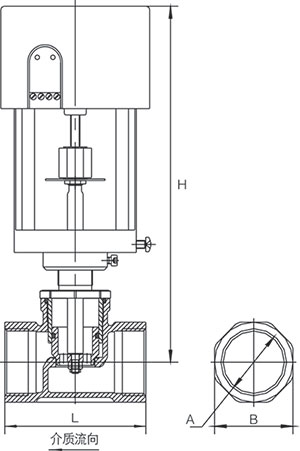

外形尺寸



型号连接方式

规格

mm

外形尺寸(mm)行程
LHDAKCn-L
KDF11A2032丝扣DN329022250G1 1/4


20
KDF11A2040丝扣DN4010022257G1 1/2


20
KDF11A2050丝扣DN5011522469G2


20
