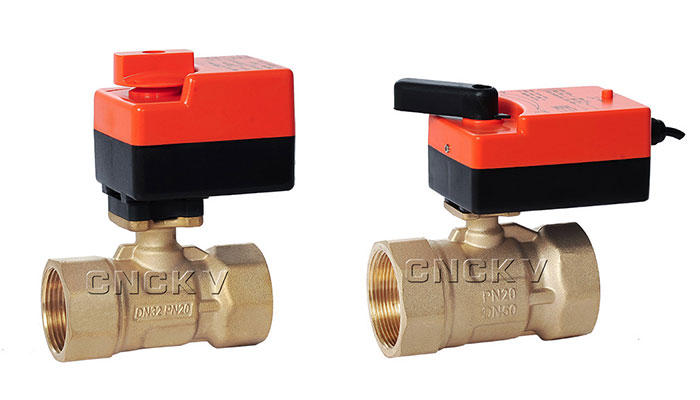

KQF-B 电动球阀

KQF-B 电动球阀


· 适用于空调末端水路控制
· 良好的防水防灰功能及密封性(IP54)
· 通电时间极短,产品节能,电机寿命更长
· 阀体承压1.6MPa
· DN15~DN50,二通/三通齐全
· 介质温度:≤95℃
· 开关量/模拟量可选

  • 产品参数

产品简介

KQF-B系列电动阀用于空调末端水路控制。其中温控器控制电动阀电机,并通过倒顺电机使阀门开或关,从而实现管道里的介质流通或断开,再通过风机盘管送风,用以实现温度的自动控制。



产品特点

· 良好的防水防灰功能;
· 通电时间极短,产品节能,电机寿命更长;
· 执行器拆、装简便;
· 关闭压差大、关闭严;
· 直通水流、不堵渣,KVS值远大于一般的二通阀;
· 阀门柔性开启,能有效防止水锤。



技术参数

· 电源:220VAC±10%  50/60Hz  或  24VAC±10%  50/60Hz
· 功率:2W,扭矩2N.m/10N.m
· 公称压力:1.6MPa
· 行程时间:40~50s/95~105s
· 工作介质:水,流体温度5~95℃

· 模拟量:控制信号(0-10V/2-10V/0-20mA/4-20mA),反馈信号(0-10V/2-10V)



接线图

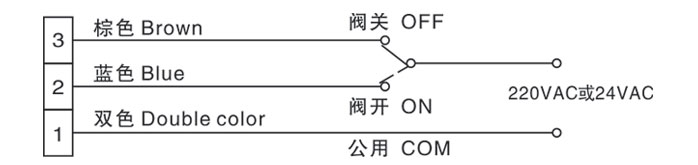

KQF-B三线制接线图(开关量)

注:需适配三线制温控器

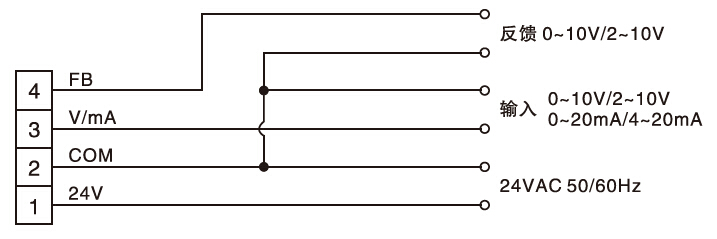

KQF-B模拟量接线图

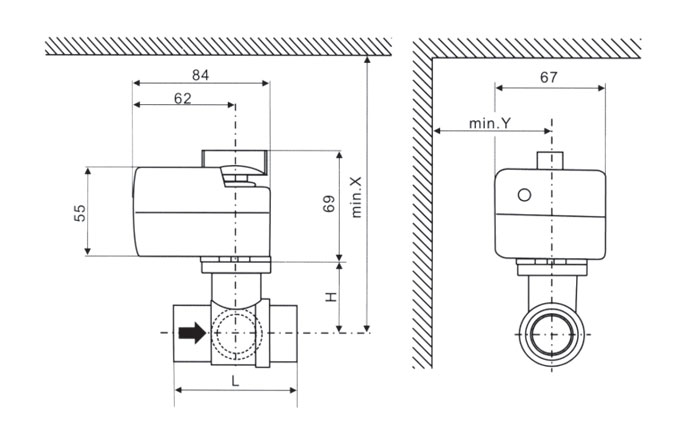

外形尺寸及规格型号

型号DNRpmmKQF-B
mminLHXY
KQF-B-215151/2603019075
KQF-B-220203/4683419075
KQF-B-225251893819375
KQF-B-232321 1/49943.520883
KQF-B-240401 1/21064821383
KQF-B-2505021235321883
