· 适用于空调冷/热水风机盘管系统
· 三线制阀门驱动器
· 具有手动操作功能
· 阀体承压1.6MPa
· DN15/DN20/DN25，二通/三通齐全
· 介质温度：≤95℃

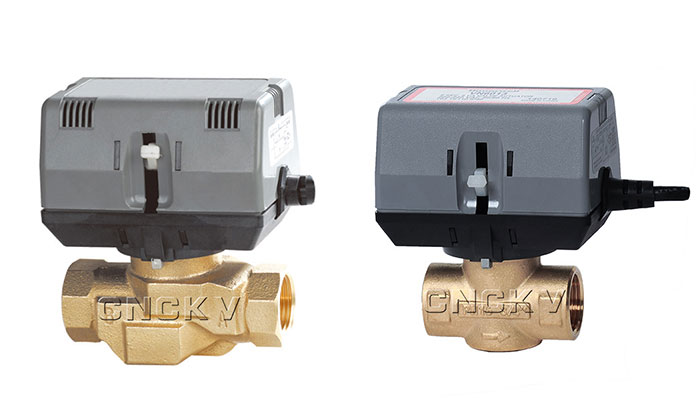

产品简介
本电动阀是专供中央空调风机盘管使用的配套产品，由驱动器与阀体两部分组成。驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动阀可与温控器配套使用，实现对供暖通风和空调系统中冷热水的开关控制。
产品特点
节能产品，功耗小，且只有在阀门启动时（15秒内）才需耗电4W。手动杠杆可以系统调试及维修时手动控制。驱动器可以快速拆卸，操作方便。阀门结构独特，确保阀门紧闭。
技术参数
· 工作电压：200-240V/AC，50/60Hz
· 功率消耗：4W（仅在执行器动作开闭时）
· 电机类别：同步电机
· 公称压力：1.6MPa
· 适用介质：水
· 阀门开启时间：＜15s
· 环境温度：0～65℃
· 适用流体温度：1～95℃
· 阀体材质：黄铜
外形尺寸
| 名称 | 型号 | 规格 | L | H | |
| 二通电动阀 | CKD3-A-215 | 1/2. | DN15 | 85 | 114 |
| CKD3-A-220 | 3/4. | DN20 | 95 | 116 | |
| CKD3-A-225 | 1. | DN25 | 96 | 127 | |
| CKD3-B-220 | 3/4. | DN20 | 65 | 109 | |

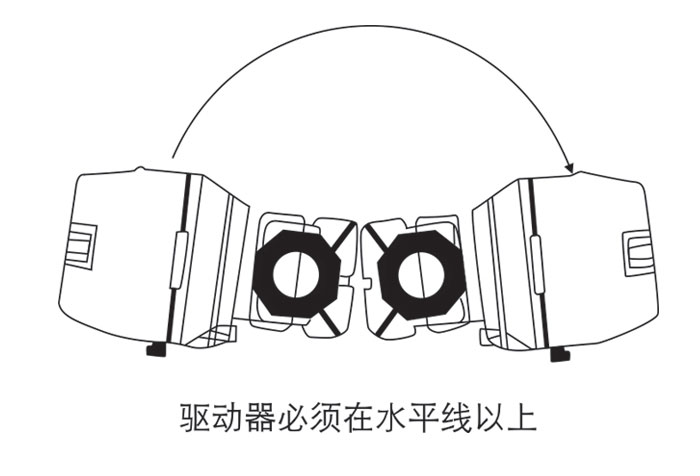

安装示意图
水系统安装连接示意图
|
