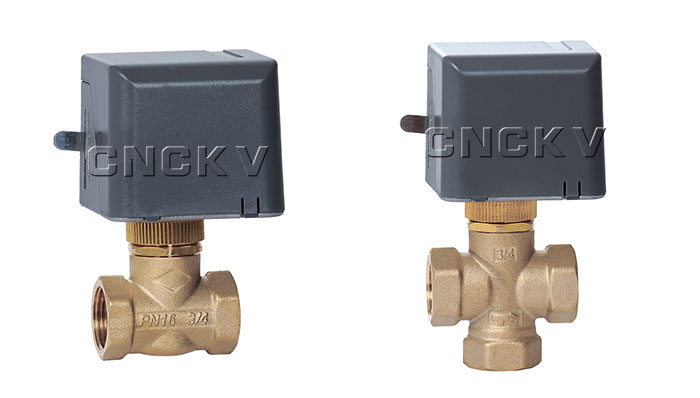

CKD1 电动阀

CKD1 电动阀


· 适用于空调冷/热水风机盘管系统
· 二线制阀门驱动器,弹簧自动复位
· 磁滞同步电机驱动
· 阀体承压1.6MPa
· DN15/DN20/DN25,二通/三通齐全
· 介质温度:≤95℃

  • 产品参数



产品简介

CKD1系列开关式电动阀由 VA7010 系列阀门驱动器和KDF/F系列铜阀门组成。用于控制冷水或热水空调系统管道的开启或关闭,达到控制室温之目的。驱动器由单向磁滞同步马达驱动,阀门弹簧复位。阀门不工作时处于常闭状态,当需要工作时,由温控器提供一个开启信号,使驱动器接通交流电源而动作,开启阀门,冷冻水或热水进入风机盘管,为房间提供冷气或暖气;当室温达到温控器设定值时,温控器令电动阀断电,复位弹簧使阀门关闭,从而截断进入风机盘管的水流。通过阀门关闭和开启,使室温始终保持在温控器设定的温度范围内。



材质说明

· 阀体材料:锻造黄铜

· 阀杆材料:不锈钢(AISI302)

· 密封材料:丁腈橡胶(NBR)

· 驱动器底盘:压铸铝合金

· 驱动器盖:阻燃ABS工程塑料

· 工作介质:水

· 介质温度:≤95℃


KDF/F铜阀门技术参数

型号CKD1-215CKD1-315CKD1-220CKD1-320CKD1-225CKD1-325
阀门形式二通三通二通三通二通三通
联接螺纹G1/2G1/2G3/4G3/4G1G1
流量系数1.5Kv1.0Kv2.1Kv2.3Kv3.3Kv3.6Kv
关闭压差0.25Mpa0.25Mpa0.25Mpa0.25Mpa0.1Mpa0.1Mpa
工作介质冷冻/热水
流体温度2~95℃
环境温度0~65℃ 最大相对湿度为不凝露
承压1.6MPa
储存温度-20~+65℃ 最大相对湿度为不凝露



外形尺寸


型号尺寸净重Kg
AB
CKD1-215521200.60
CKD1-315551350.65
CKD1-220551240.65
CKD1-320641370.70
CKD1-225701300.75
CKD1-325661450.85



安装须知

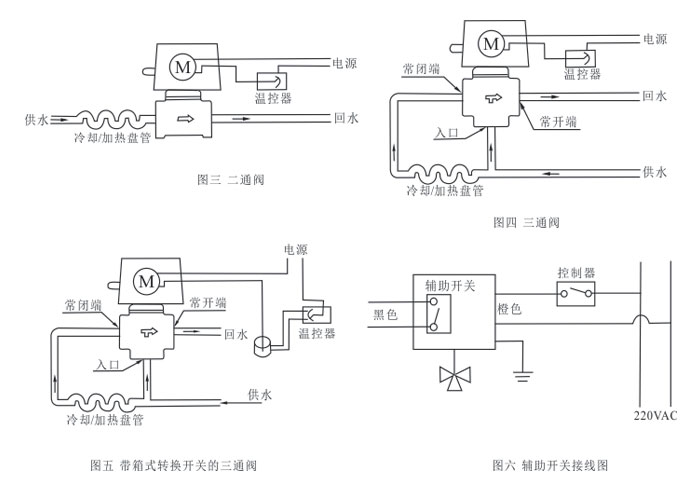

二通阀和三通阀的安装如图三、四、五所示。对于高层建筑物,应在底层支管上采用减压阀。安装阀体时,应注意阀体箭头指向。若带有辅助开关,其接线如图六所示。
