CKW 机械式温控器

产品简介

CKW系列机械式温度控制器，采用高精密“充气膜合”传感装置，广泛适用于中央空调及采暖系统的风机盘管、电热器、热泵机组等温度控制系统。该温控器灵敏度高，安装方便，可靠实用。

安装方法及注意事项

温控器须垂直安装于空调室内的墙上，距离地面约1.5m，以确保温控器接收到足够的气流而准确地检测及控制室温。

温控器必须置于远离光线直射的门窗及烹调设备或有其他热源之处。

拧松盒盖上边螺丝（无需将其全部拧出，以免丢失），拆下盒盖。将连线从底板左上长孔穿入，并按规定（见组合接线柱上对应编号）接入 组合接线柱内紧固（注意：在作业中勿折卸调温旋钮）。

将连线从底板右上方孔穿出，并按下接线图接线并固定。

将底板用配套的螺丝固定于接线盒上。将拨动开关及盒盖上的拨板

置于最下位置（即表有 COOL和3的位置），装上盒盖。注意应确保盒盖上的拨板确实套在拨动开关柄内。最后旋紧盒盖螺丝。

配套线盒为入墙式，尺寸为86×86×32。

技术参数

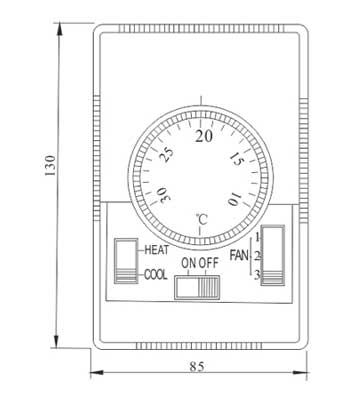

外形尺寸

接线图
